さて、QUAD-IIへのオマージュを込めて設計されたSV-4の組み立てに挑戦した。
KT66プッシュプルパワーアンプ(モノラル×2台)だ。

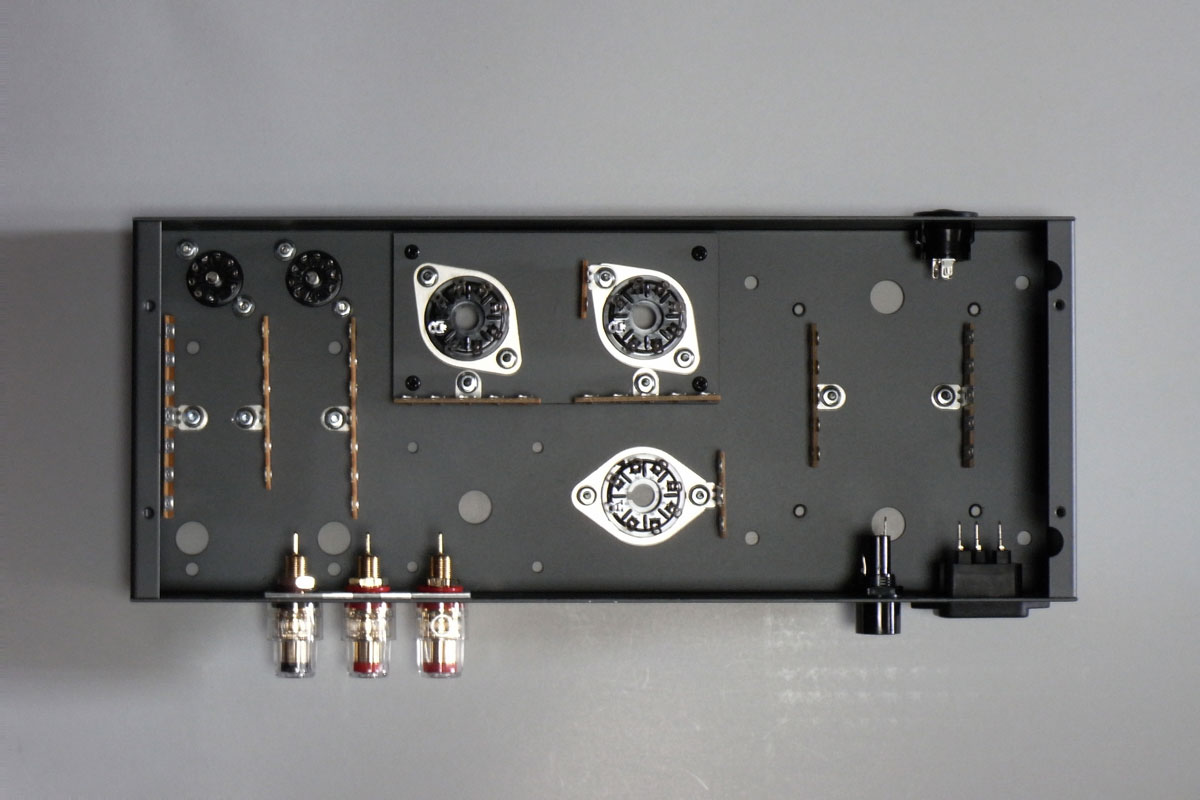

組立-1 部品取付
まずシャーシに真空管ソケットやラグ板、サブプレート、スピーカー端子、電源スイッチ、ACインレットなどを取り付ける。
これを左右2台分組み立てる。

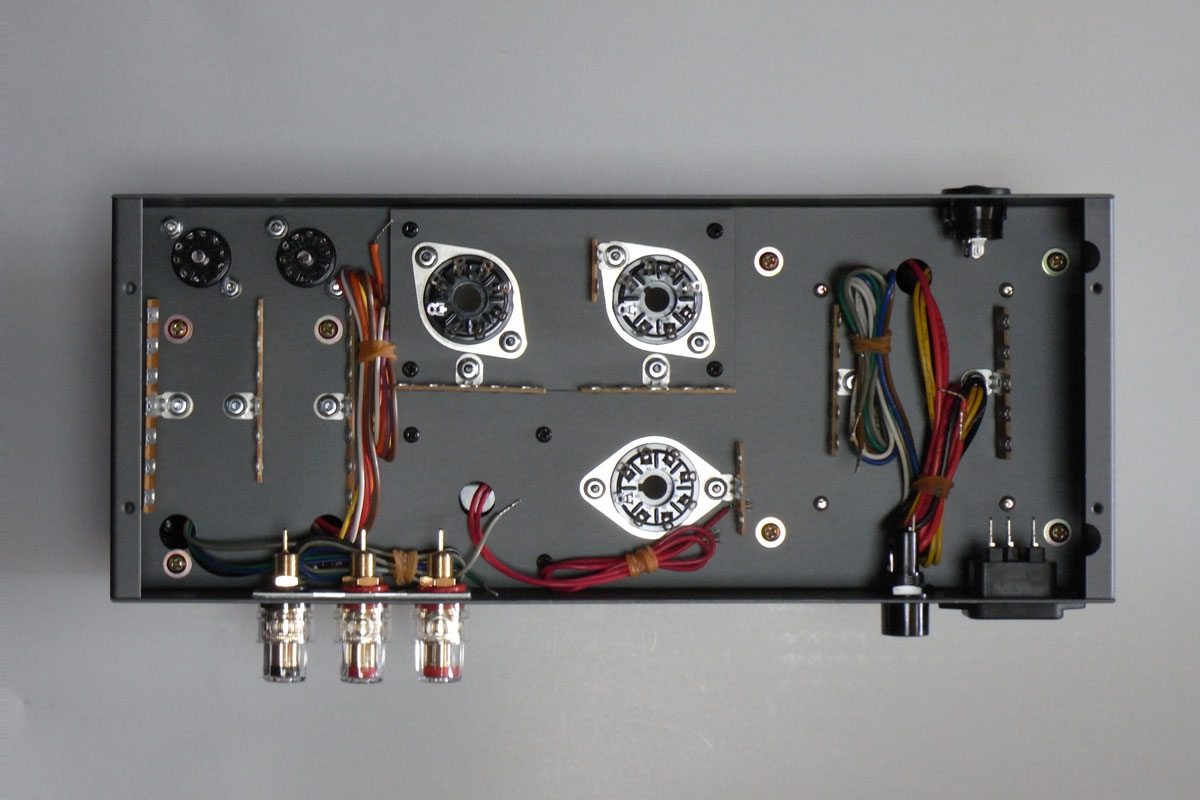

組立-2 部品取付と配線
電源トランス、出力トランス、RCA端子などを取り付ける。
サブプレートはこの時点で取り付けるべきだったようだ。
組立-3 配線(リード線)
トランス類の配線は組立-2で済ましているのが本来だ。
リード線の配線と同時に行った。

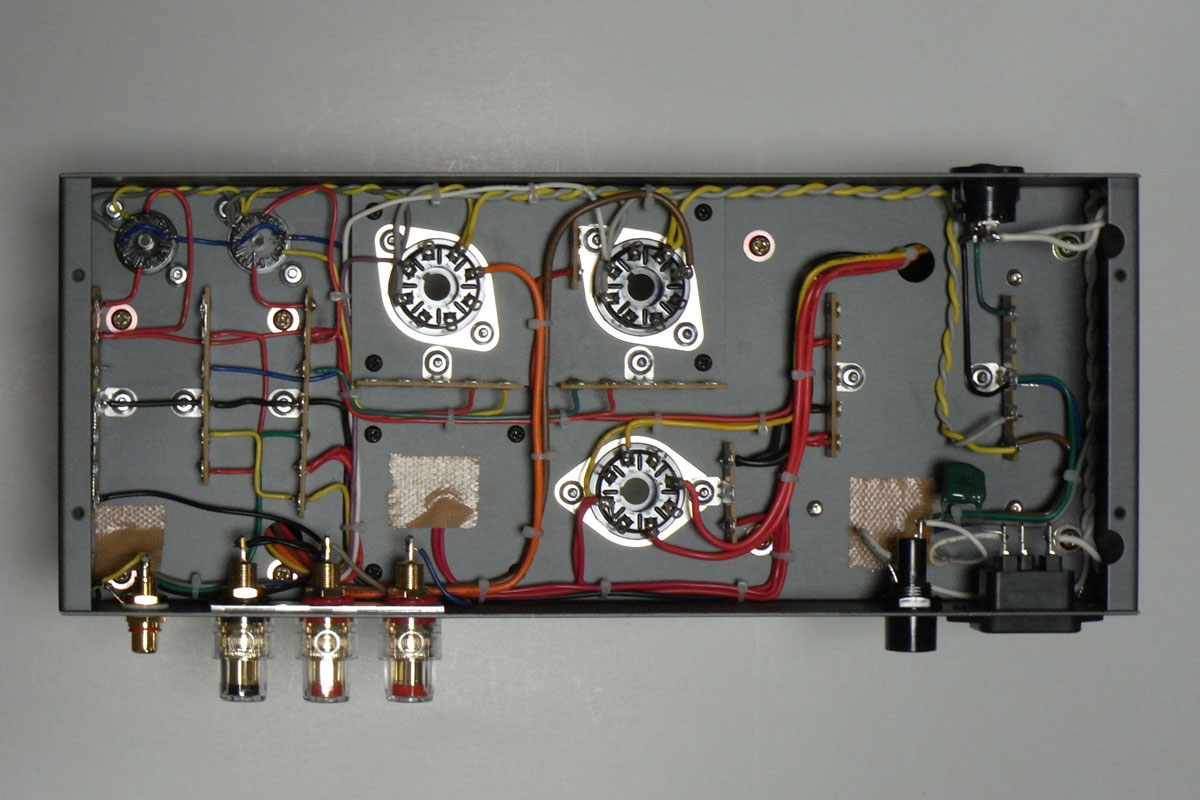

右用アンプ
次は左用の配線だ。
同じ作業を繰り返すのはチョット飽きる。

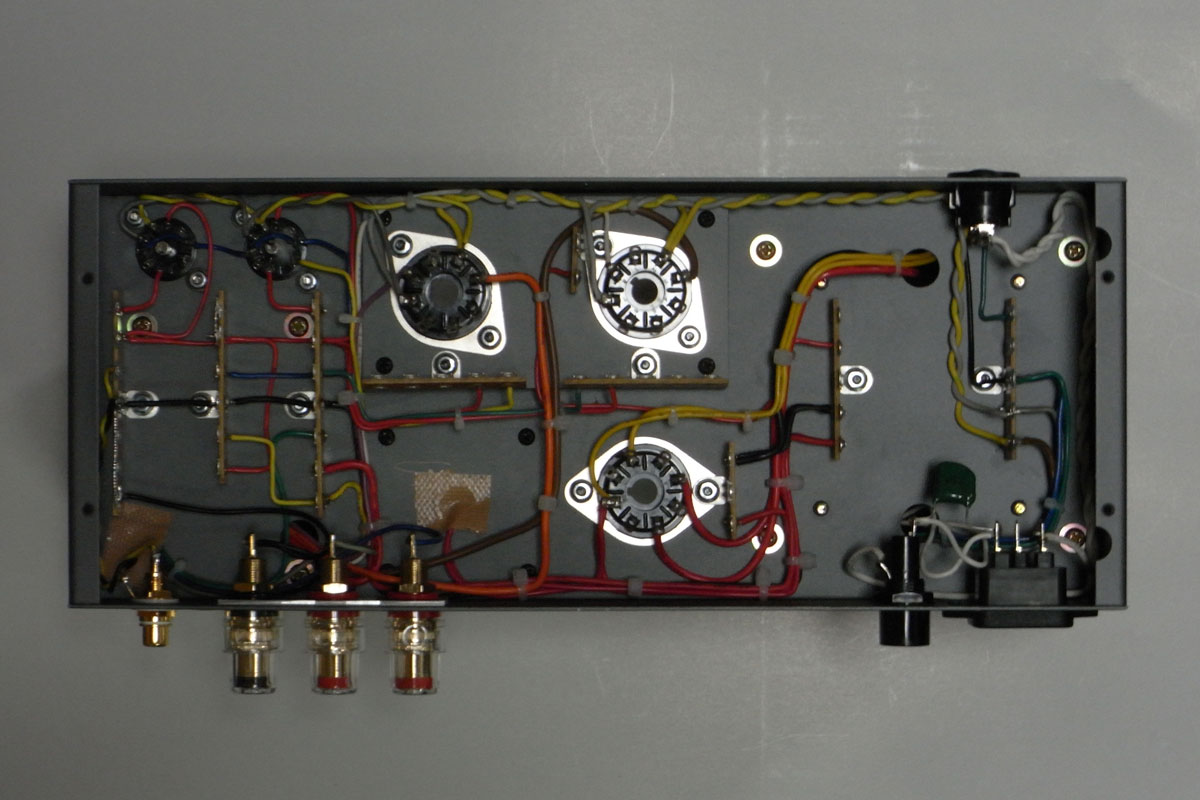

左用配線写真。
相当注意して配線したがどうしても左右の配線が同じにならなかった。
続く・・・
